       1、施工準備

       1）作業條件

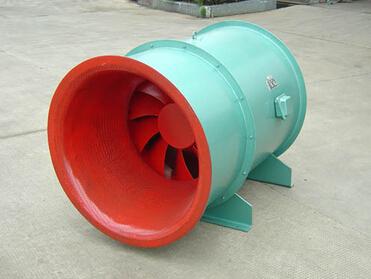

      （1）一般送風機係統和空調係統的安裝，要在建築物圍護結構施工完，障礙物已清理，地麵無雜物的條件下進行。

      （2）檢查現場預留孔洞位置、尺寸應符合圖紙要求，每邊比實際截麵大100mm。

      （3）作業地點要有相應的輔助設施，如梯子、架子、安全防護、消防器材，並有施工員的技術、質量、安全交底。

       2）材質要求

      （1）各種安裝材料應具有出廠合格證明書或質量鑒定文件及產品清單；

      （2）風管成品不允許有變形、扭曲、開裂、孔洞、法蘭脫落、開焊、漏鉚、漏打螺栓孔等缺陷；

      （3）安裝的閥體、風口等部件應檢查調節裝置是否靈活，消聲片、油漆層有無損傷；

      （4）安裝使用的材料：螺栓、螺母、墊圈、墊料、密封條、自攻螺釘，拉鉚釘，焊條、各種帆布、無紡布、射釘、膨脹螺栓應符合產品質量要求。

       工藝流程  確定標高→製作吊架→設置吊架→安裝吊架→風管製作→法蘭連接（墊料穿螺絲）→風管排列→法蘭連接（抱箍式插條）手工倒角

       操作工藝

       1）按設計要求並參照土建基準線找出風管標高。

       2）製作吊架

      （1）按照風管係統所在的空間位置，確定風管的支吊架開式並參照華北標辦圖集《通風與空調工程：91SB6》的用料規格和做法製作。

      （2）風管支、吊架的製作應注意的問題：

       A、支架的懸臂、吊架的吊鐵采用角鋼或槽鋼製成，斜撐的材料為角鋼，吊杆采用圓鋼，扁鐵用來製作抱箍。

       B、鋼材切斷和打孔，不應使用氧氣—乙炔切割。支架的焊縫必須飽滿。

       C、吊杆圓鋼應根據風管安裝標高適當截取，兩端套絲不宜過長。

       D、支吊架製作完畢後，應進行除鏽和刷防鏽漆。

      （3）吊點的設置  用膨脹螺栓法，特點是施工靈活、準確、快速。

       3）安裝吊架

      （1）按風管的中心線，找出吊杆敷設位置，單吊杆在風管中的中心線上，雙吊杆可以按托盤的螺孔間距或風管的中心線對稱安裝。

      （2）吊杆根據吊件形式，用螺母擰在槽鋼掛件上。

      （3）當風管較長時，需要安裝一排支架時，可先把兩端安好，然後以兩端的支架為基準，用拉線法找出中間支架的標高進行安裝。

      （4）立管管卡安裝時，應先把上麵的一個管件固定好，再用線錘在中心處吊線，下麵的管卡即可按線進行固定。

      （5）支、吊架安裝應注意的問題：

       A、支、吊架的標高必須正確，如圓形風管管徑由大變小，為保證風管中心線水平，支架型鋼上表麵標高，應作相應提高。

       B、風管支吊架間距如無設計要求時，對不保溫風管應符合表2的要求。對於保溫風管、支、吊架間距無設計要求時，按表2間距要求值乘以0.85。螺旋風管的支、吊架間距可以適當增加。
